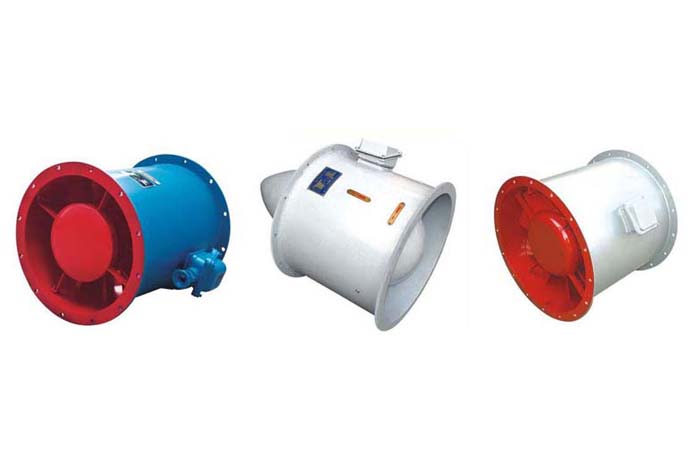

CBL系列船用防爆离心通风机是按照GB11799-89《船用防爆离心通风机》与GB11800-89《船用防爆轴流通风机》、GB3836-2000《爆炸性环境用防爆电气设备》中的“1通用要求”及“2隔爆型电气设备d”的有关规定和中国船级社现行的《钢质海船入级和建造规范》的有关规定设计制造的。
本系列防爆通风机经中华人民共和国防爆检验单位检验合格,取得了防爆合格证,同时也经中国船级社检验合格,取得了产品船检认可证书。
用 途
防爆通风机的防爆标志为:ExdⅡBT4。可输送含有易燃、易爆的混合性气体或蒸汽,可输送空气、含有盐雾的海洋空气和含有油雾等腐蚀性空气。
防爆通风机适用于抽除船舶上油舱、货舱、泵舱、蓄电池舱、弹药舱、飞机库、油漆间等所含有易燃、易爆的混合性气体或蒸汽,也适用于船舶其它舱室的通风换气和陆上各部门的相应场所。
防爆通风机可配用50Hz,380V或60Hz,440V,YB-H系列隔爆型船用三相异步电动机。
工 作 条 件
ⅡB级、T4组爆炸性混合物气体的舱室和场所。
环境温度:-25~+50℃
空气相对湿度:不大于95%
周期性摇摆:22.5°~45°
(摇摆周期5~10S)
持续横倾:15°  持续纵倾:10°
振动:有
冲击:有

结 构 型 式
防爆通风机制成Ⅰ型(直联式)和Ⅱ型(隔舱式)两种结构型式。整机结构:均为无火花型结构。
Ⅰ型(直联式)防爆通风机制成防爆电动机直接传动式结构。即叶轮直接装在电动机轴上,机壳固定在防爆电动机法兰上。
Ⅱ型(隔舱式)为防爆通风机和电机分隔舱结构。由风机、传动组、弹性联轴器、电动机等组成。传动组由轴承体、轴承、轴、铜环、密封填料等组成:能测温加油。一端直联防爆通风机,一端直联隔舱壁。
防爆通风机为卧式、单级、单吸入和气密式结构,超声波细胞粉碎机,恒温水槽,无菌均质器,小型喷雾干燥机也可制成立式结构。
防爆通风机可制成顺时针旋转(右转)或逆时针旋转(左转):
逆转(左转)——从防爆电动机端正视,叶轮按逆时针方向旋转,以“L”表示。
顺转(右转)——从防爆电动机端正视,叶轮按顺时针方向旋转,以“R”表示。
防爆通风机的出口位置按叶轮转向制成以下几种基本形式。根据需要,出风口位置允许采用按30°或22.5°变化的其它型式。

特 点
CBL型:
防爆,运转安全可靠、尺寸小、重量轻、噪声低
防腐蚀性能好
抗摇摆、振动和冲击性能强
型 号 说 明
防爆通风机以汉语拼音字母的字首,叶轮外径、转速和所配防爆电动机功率等来表示,示例如下:
(CBL-15/0.75-2920)R90°;

其中:
C—船, 用
B—防爆
L—离心通风机
Z—轴流通风机
15—叶轮外径15cm(圆整值)
80—叶轮外径80cm(圆整值)
A—叶轮代号,指A叶轮
075—防爆电动机功率075KW
75—防爆电动机功率75KW
2920—标准转速为2920r/min
1460—标准转速为1460r/min
I—结构型式为甲板式
