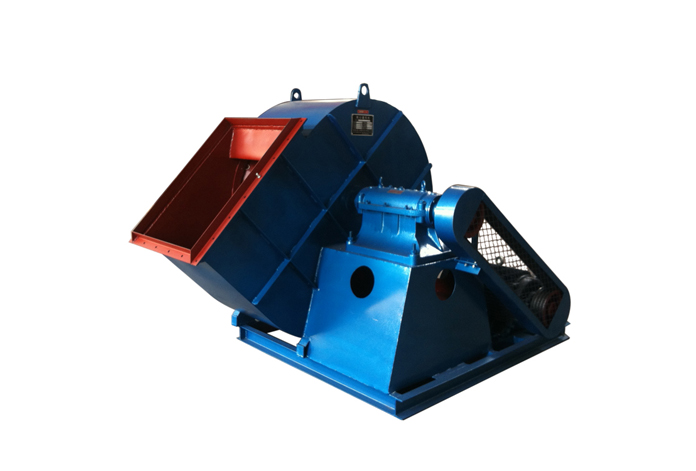

Y4-73锅炉风机

时间:2019-02-18 14:33   tags: 锅炉风机


  G4-73与Y4-73型锅炉通、引风机适用于火力发电厂中2~670T/h蒸气锅炉的通、引风机系统。在无其它特殊要求时,G4-73亦可用于矿井通风及一般通风。
  通风机输送的介质为空气,最高温度不得超过80℃;引风机输送的介质为烟气,温度不得超过250℃。通风机与引风机制成单吸入、各有№8~28共12个机号。
  在引风机前,必须加装除尘装置,以尽可能减少进入风机中烟气的含尘量。根据一般电厂使用怪不情况,除尘效率不得低于85%。风机传动方式为D式,均采用弹性联轴器传动。
  风机主要由叶轮、机壳、进风口、调节门及传动部分组成。
  叶轮:由12片后倾机翼斜切的叶片焊接于弧锥形的前盘与平板形的后盘中间。同一号的通、引风机叶轮结构相同。
  机壳:机壳是用普通钢板焊接而成的蜗形体。单吸入风机的机壳作成三种不同形式:№8~12机壳作成整体结构,不能拆开。№14~16机壳作成两开式。№18~28机壳作成三开式。对引风机、蜗形板作了适当加厚以防磨。
  进风口:收敛、流线型的进风口制成整体结构,用螺栓固定在风机入口侧。
  调节门:用以调节风机流量的装置,轴向装在进风口前面。调节范围由0°(全开)到90°(全闭)。











G4-73锅炉离心通风机性能参数
机号 NO 转速 r/min 流量 m3/h 全压 Pa 电机功率 kW
8D 1450 16156-30993 1400-2104 18.5
9D 1450 23003-44128 1775-2668 30-37
960 15229-29216 775-1163 11
10D 1450 31554-60533 2194-3301 55
960 20891-40077 958-1437 15-18.5
730 15886-30475 553-829 7.5
11D 1450 41999-80570 2659-4003 75-90
960 27806-43343 1160-1741 22-30
730 21144-40562 669-1004 11
12D 1450 54526-104600 3171-4777 132-160
960 36100-69253 1381-2075 37-45
730 27451-52661 797-1196 15-18.5
14D 1450 86586-166100 4333-6541 280-315
960 57326-109970 1883-2831 75-90
730 43591-83624 1086-1630 37-45
16D 960 85571-164150 2465-3709 185
730 65069-124820 1420-2133 75
580 51699-99178 894-1343 45
18D 960 121830-233730 3126-4710 280-315
730 902648-177730 1800-2705 132
580 73610-141210 1133-1702 75
20D 960 167130-320610 3870-5837 450-560
730 127080-243800 2225-3347 210-245
580 100970-193700 1400-2104 110-132









Y4-73锅炉离心引风性能参数
机号 NO 转速 r/min 流量 m3/h 全压 Pa 电机功率 kW
8D 1450 16156-30993 868-1303 11-15
9D 1450 23003-44128 110-1651 22-30
960 15229-29216 481-721 7.5
10D 1450 31554-60533 1359-2041 37-45
960 20891-40077 594-891 11
730 15886-30475 343-515 5.5
11D 1450 41999-80570 1646-2474 55-75
960 27806-43343 719-1079 18.5
730 21144-40562 415-623 7.5-11
12D 1450 54526-104600 1961-2949 90-110
960 36100-69253 856-1285 30
730 27451-52661 495-742 11-15
14D 1450 86586-166100 2676-4029 185-220
960 57326-109970 1167-1752 55-75
730 43591-83624 674-1010 22-30
16D 960 85571-164150 1526-2293 110-132
730 65069-124820 880-1321 45-55
580 51699-99178 555-833 45
18D 960 121830-233730 1934-2908 200-220
730 902648-177730 1115-1674 90-110
580 73610-141210 703-1055 45-55
20D 960 167130-320610 2392-3598 355
730 127080-243800 1378-2070 132-160
580 100970-193700 868-1303 75-90
